Calidad de la Energía

Reporte elaborado por: IPA https://intlpa.com/

Información Punto de Medición

Información del Centro de Carga

Empresa:	Brembo de México, S.A. de C.V. Planta Apodaca
Dirección:	Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo:	Edi Matias Amaya
Correo:	eamaya@secovi.com

Descripción Actividades Centro de Carga

Nombre del punto de medición:	Acometida
Descripción general de la carga:	Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente

Información del Medidor PQ

Marca:	Schneider ION-9000
Clase:	A
Muestreo:	10min

Datos de Medición en el Punto de Acoplamiento

Nivel de tensión del suministro:	13.8 kV, 60 Hz
Nivel de tensión del punto de medición:	13.8 kV
Medición:	Mensual
Fecha de medición inicial:	01/07/2026
Fecha de medición final:	31/07/2026

Diagrama Unifilar de Medición

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

• Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

• En términos generales, el voltaje RMS se mantuvo cercano al límite inferior de −5 % respecto de su valor nominal. Sin embargo, el 1 de julio, entre las 9:00 y las 13:30 h, se detectaron varios eventos de tensión, con caídas de hasta 59 %. Asimismo, entre el 23 de julio a las 22:30 h y el 24 de julio a las 11:00 h, se presentó un problema significativo de regulación de tensión: una de las fases registró caídas de entre 27 % y 42 %, otra de entre 13 % y 27 %, mientras que la tercera presentó un ligero incremento de tensión. Este comportamiento podría estar asociado con una anomalía en la red de suministro eléctrico. Adicionalmente, se identificaron otras dos caídas de tensión de menor magnitud.

• Los desbalances de tensión y corriente se mantuvieron por debajo de los límites recomendados, lo que indica que la planta opera, en términos generales, de manera adecuadamente balanceada.

• El comportamiento general de la calidad de la energía fue similar al observado durante el mes anterior. No obstante, en este periodo destacan la presencia de una interrupción del suministro y un problema significativo de regulación de tensión, eventos que constituyen las principales diferencias respecto del mes previo.

Importante

• El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de las 11ª, 7ª, 13ª, 3ª, 23ª, 25ª, 29ª, 31ª, 17ª y 19ª, en ese orden. El THD de corriente se mantiene por debajo del 15% en promedio, un poco mayor al mes anterior.

• Las armónicas en la tensión son más estables, mantenido un THD por debajo de 5% todo el tiempo, presentando un comportamiento de las armónicas similar al de la corriente.

• Observar que la 5ª armónica de la corriente no siga creciendo, esto debido a que es muy notoria de entre en resto de las armónicas, aunque en los últimos meses se ha mantenido entre 12-18%.

Precaución

• Se ha observado un mayor deterioro en la tensión respecto a los meses anteriores, posiblemente asociado con las condiciones de la red eléctrica durante la temporada de lluvias. Por esta razón, se recomienda mantener una mayor vigilancia sobre el comportamiento de la tensión y dar seguimiento a cualquier evento o variación significativa.

---

Descargar reporte PDF

Informe Rápido

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido

Parámetro	Bajo (LR)	Dentro (LR)	Sobre (LR)	Límites_Referencia
Tensión (V)		13202.03		±5% Vnom
Frecuencia (Hz)		60		59.5 - 60.5 Hz
Factor de potencia		0.9		0.90 - 1 en atraso
IHv %		✓		0 - 5 %
THDv %		3.16		0 - 5 %
THDi %		15.11		---
Flicker Pst		0.27		0-1 p.u.
Flicker Plt		0.29		0-0.8 p.u.
Desbalance Dv %		0.69		0 - 2 %
Desbalance Di %		3.58		0 - 20 %

Resumen Estadístico Mediciones

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
4.94	339.85	1,129.76	1,054.39	1,356.68	1,411.08	1,497.09

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
7.40	161.41	497.32	464.68	573.52	595.88	623.14

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
8.77	375.58	1,233.83	1,152.04	1,467.75	1,524.19	1,618.02

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
0.36	0.89	0.92	0.90	0.93	0.94	0.98

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
1.16	1.88	2.78	3.08	3.16	4.30	68.19

THDi (%)
min.	p5	p50	mean.	p95	p99	max.
4.91	7.99	9.87	11.20	15.11	47.61	104.79

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.17	0.32	0.55	1.00	0.69	20.54	48.64

Desbalance Corriente (%)
min.	p5	p50	mean.	p95	p99	max.
0.02	0.70	1.62	2.45	3.58	34.73	59.20

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
59.95	59.99	60.00	60.00	60.01	60.02	60.04

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
6,470.31	12,805.11	13,207.65	13,202.03	13,742.43	13,856.10	13,941.50

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
0.43	22.64	78.01	72.61	93.89	97.95	107.28

Flicker Pst
min.	p5	p50	mean.	p95	p99	max.
0.06	0.11	0.20	0.23	0.27	0.82	8.38

Flicker Plt
min.	p5	p50	mean.	p95	p99	max.
0.09	0.14	0.20	0.25	0.29	2.14	3.60

Factor K
min.	p5	p50	mean.	p95	p99	max.
1.15	1.30	1.41	1.53	1.94	4.12	14.08

Sección: Potencias

Potencia Activa

Potencia Reactiva

Potencia Aparente

Factor de Potencia

Estadísticas de Potencia

Estadistica Descriptiva de Potencias

	Potencia Activa	Potencia Reactiva	Potencia Aparente	Factor de Potencia
	Min. : 4.9	Min. : 7.4	Min. : 8.8	Min. :0.36
	1st Qu.: 974.8	1st Qu.:444.9	1st Qu.:1074.0	1st Qu.:0.91
	Median :1129.8	Median :497.3	Median :1233.8	Median :0.92
	Mean :1054.4	Mean :464.7	Mean :1152.0	Mean :0.90
	3rd Qu.:1238.9	3rd Qu.:535.0	3rd Qu.:1347.6	3rd Qu.:0.92
	Max. :1497.1	Max. :623.1	Max. :1618.0	Max. :0.98

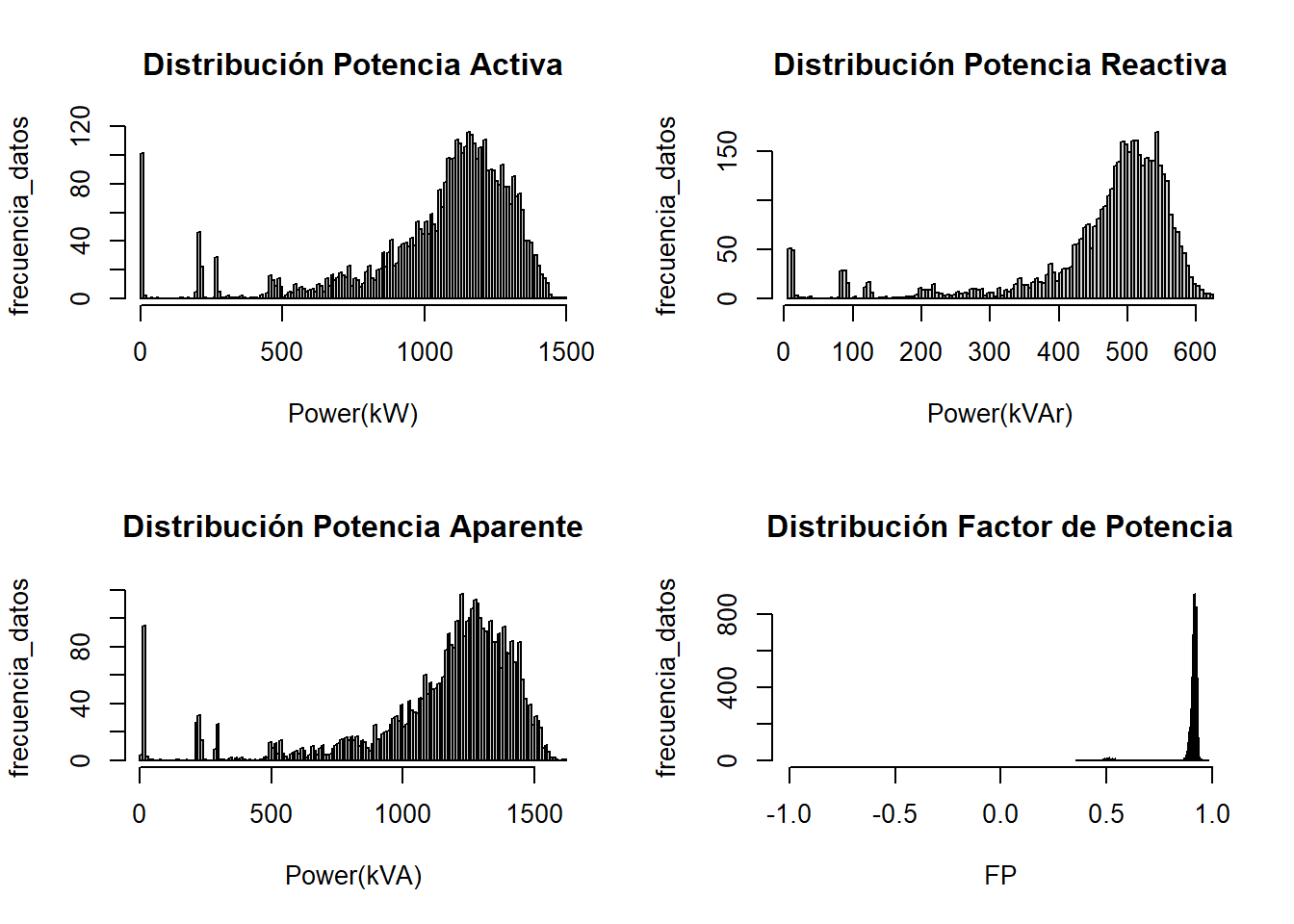

Gráficos Estadísticos Potencias

Sección: Voltajes RMS

Voltajes Promedio

Voltajes Máximos

Voltajes Minimos

Estadísticas de Voltaje (prom.)

Estadistica Descriptiva de Voltajes

	VAB	VBC	VCA
	Min. :10682	Min. : 6470	Min. :12644
	1st Qu.:13026	1st Qu.:13050	1st Qu.:12992
	Median :13212	Median :13240	Median :13172
	Mean :13232	Mean :13174	Mean :13200
	3rd Qu.:13383	3rd Qu.:13411	3rd Qu.:13362
	Max. :13942	Max. :13917	Max. :13892

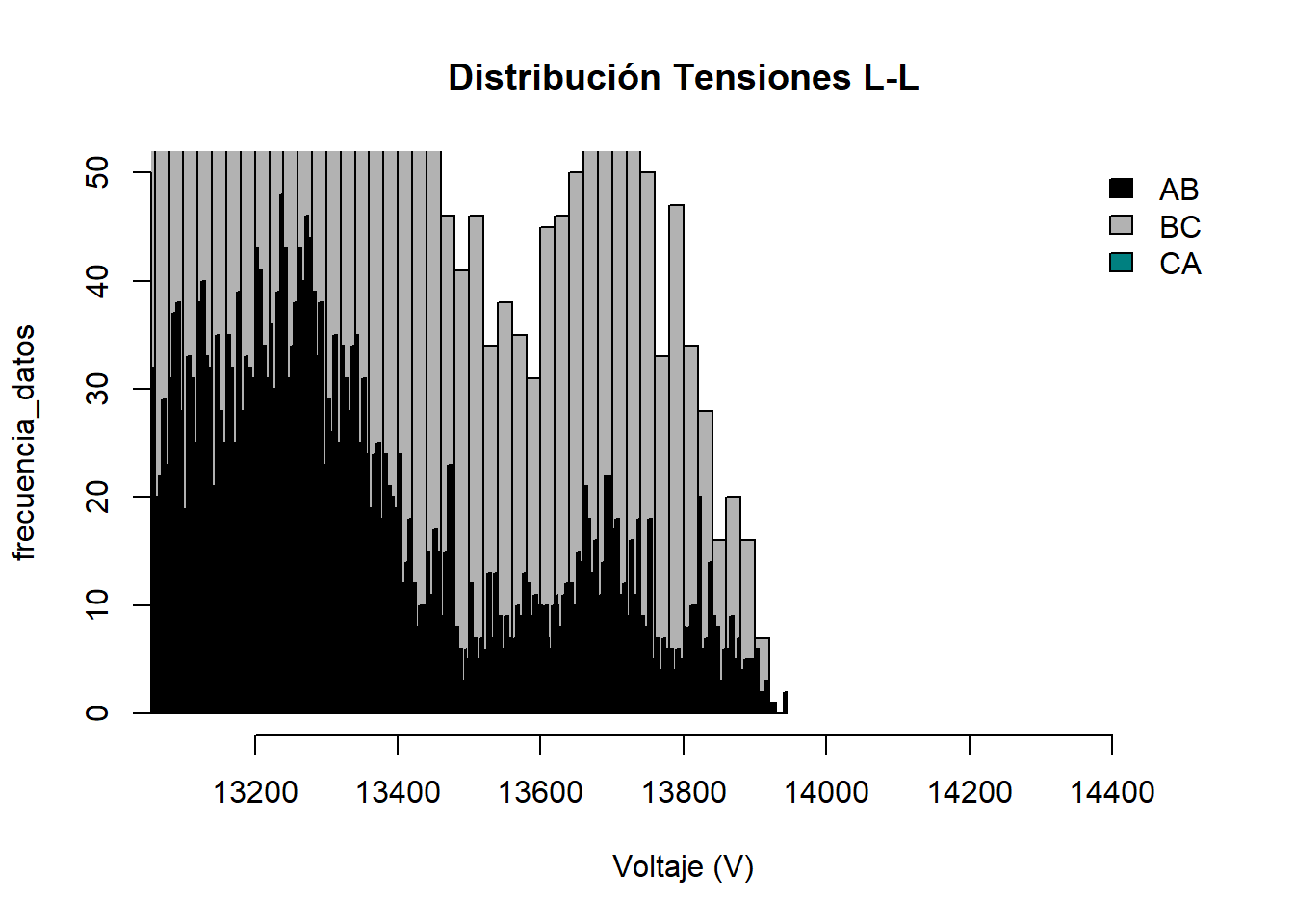

Gráfico Estadístico Voltajes

Sección: Corrientes RMS

Corrientes Promedio

Corrientes Máx

Corrientes Mín

Estadísticas de Corrientes (prom.)

Estadistica Descriptiva de Corrientes

	I1	I2	I3
	Min. : 0.97	Min. : 0.43	Min. : 0.75
	1st Qu.: 66.41	1st Qu.: 67.72	1st Qu.: 65.92
	Median : 77.64	Median : 79.22	Median : 77.27
	Mean : 72.24	Mean : 73.69	Mean : 71.89
	3rd Qu.: 84.94	3rd Qu.: 86.69	3rd Qu.: 84.42
	Max. :104.61	Max. :107.28	Max. :103.79

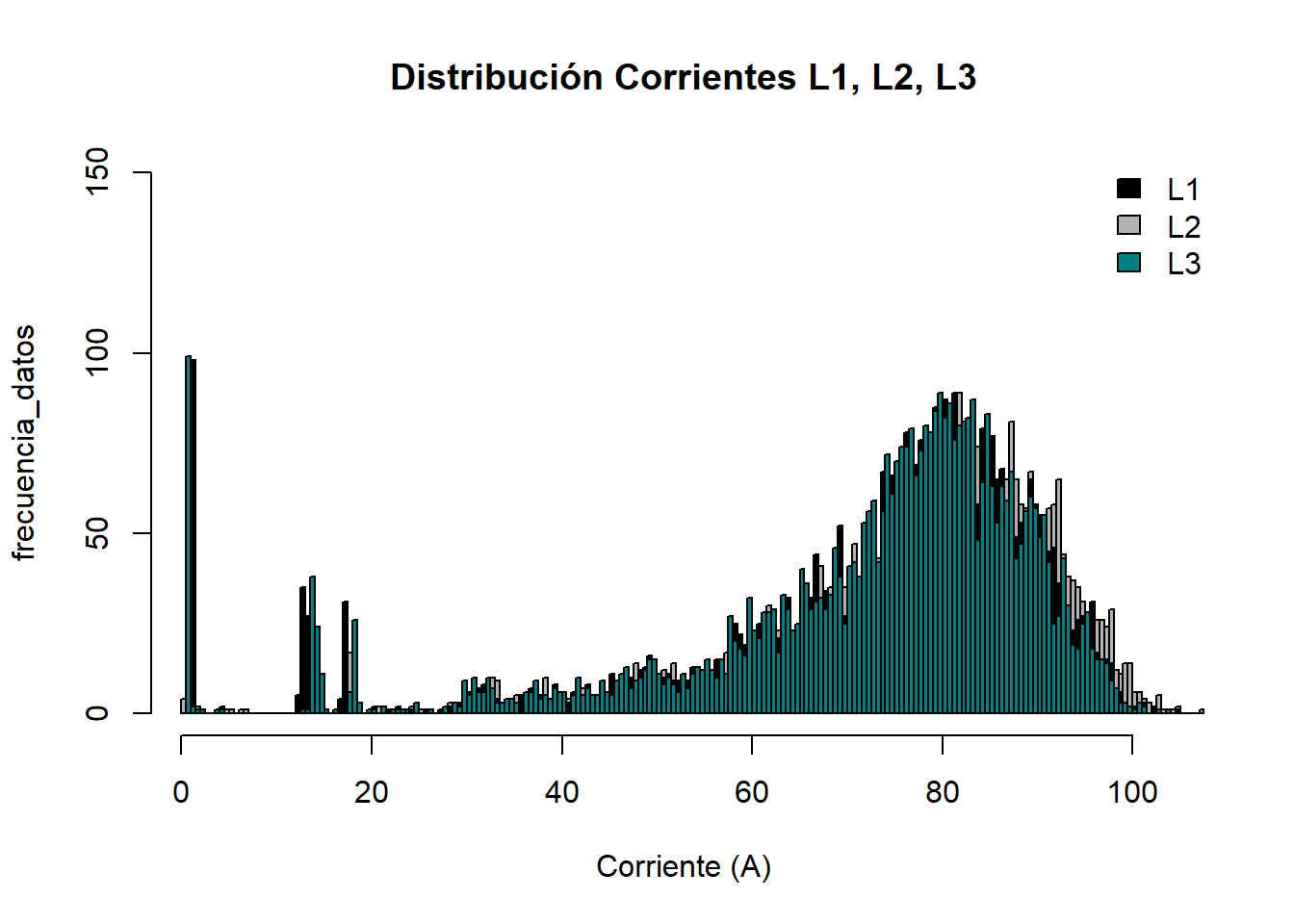

Gráfico Estadístico Corrientes

Sección: Desbalances

Desbalance de Voltaje

Desbalance de Corriente

Estadísticas Desbalances (prom.)

Estadistica Descriptiva Desbalance de Voltaje y Corriente

	Desbalance Corriente (%)	Desblance Voltaje (%)
	Min. : 0.023	Min. : 0.17
	1st Qu.: 1.264	1st Qu.: 0.46
	Median : 1.616	Median : 0.55
	Mean : 2.449	Mean : 1.00
	3rd Qu.: 1.970	3rd Qu.: 0.61
	Max. :59.200	Max. :48.64

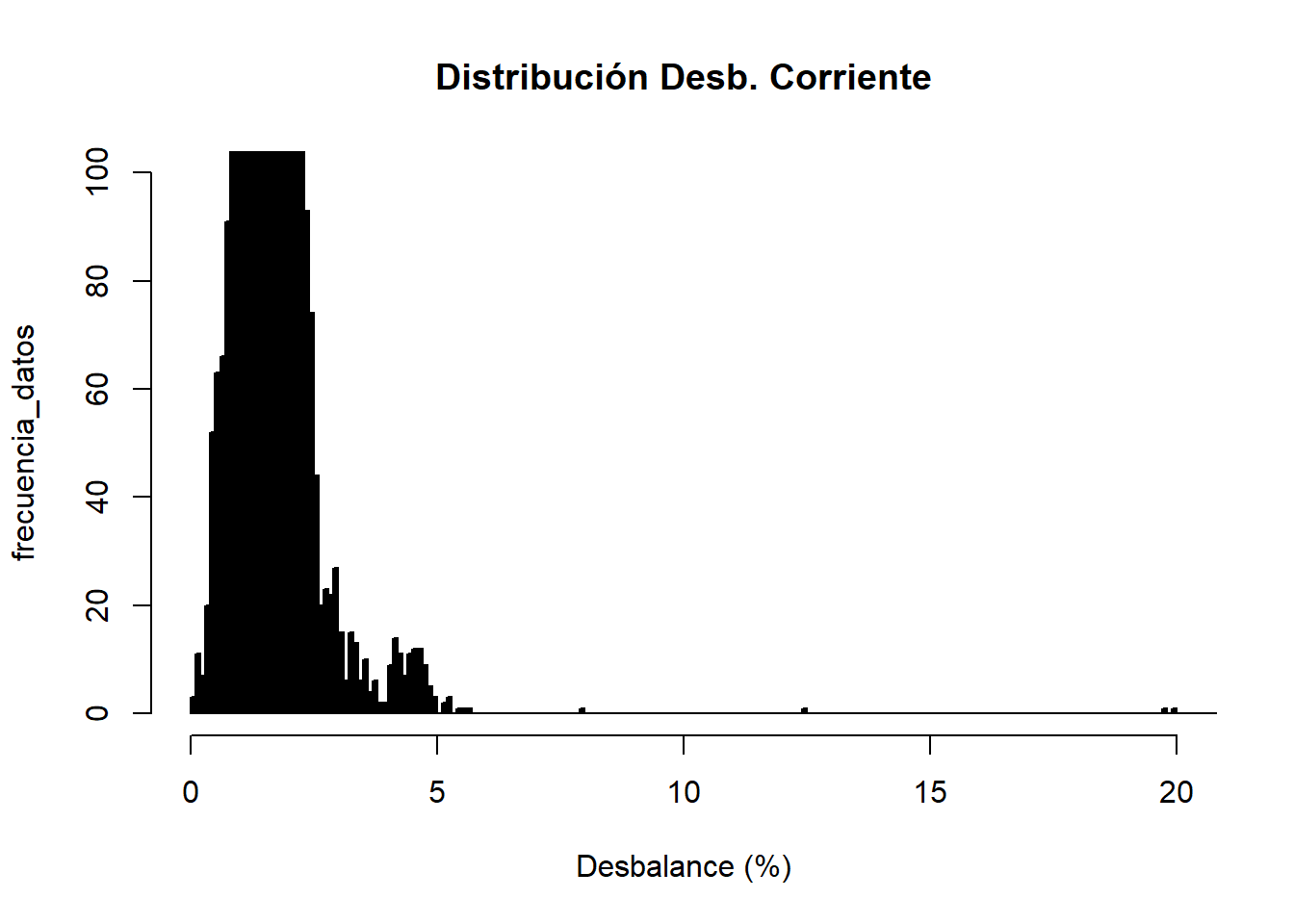

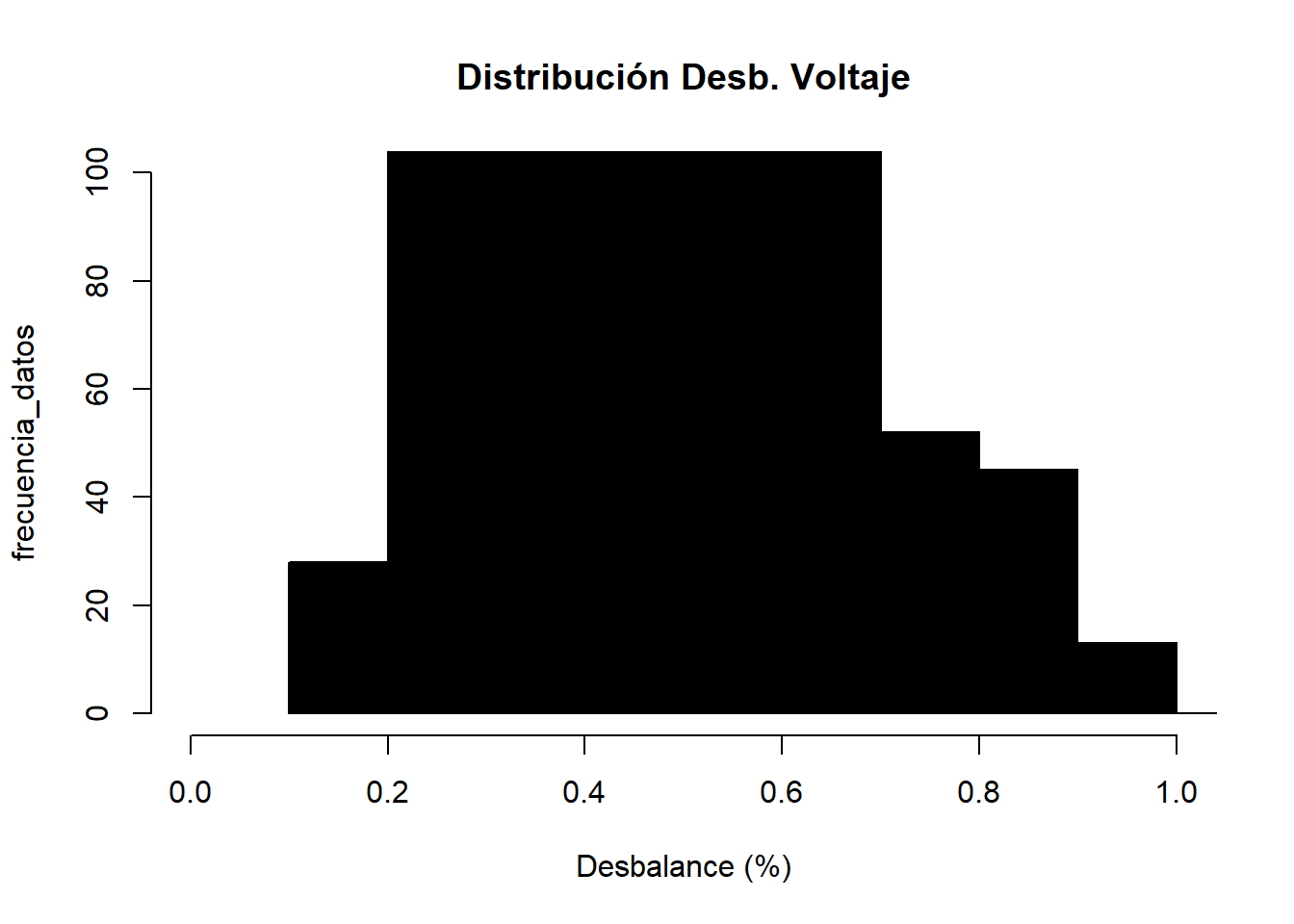

Gráfico Estadístico Desbalances

Sección: Frecuencia

Estadísticas de Frecuencia (prom.)

Estadistica Descriptiva de Frecuencia

	Frecuencia
	Min. :59.95
	1st Qu.:60.00
	Median :60.00
	Mean :60.00
	3rd Qu.:60.01
	Max. :60.04

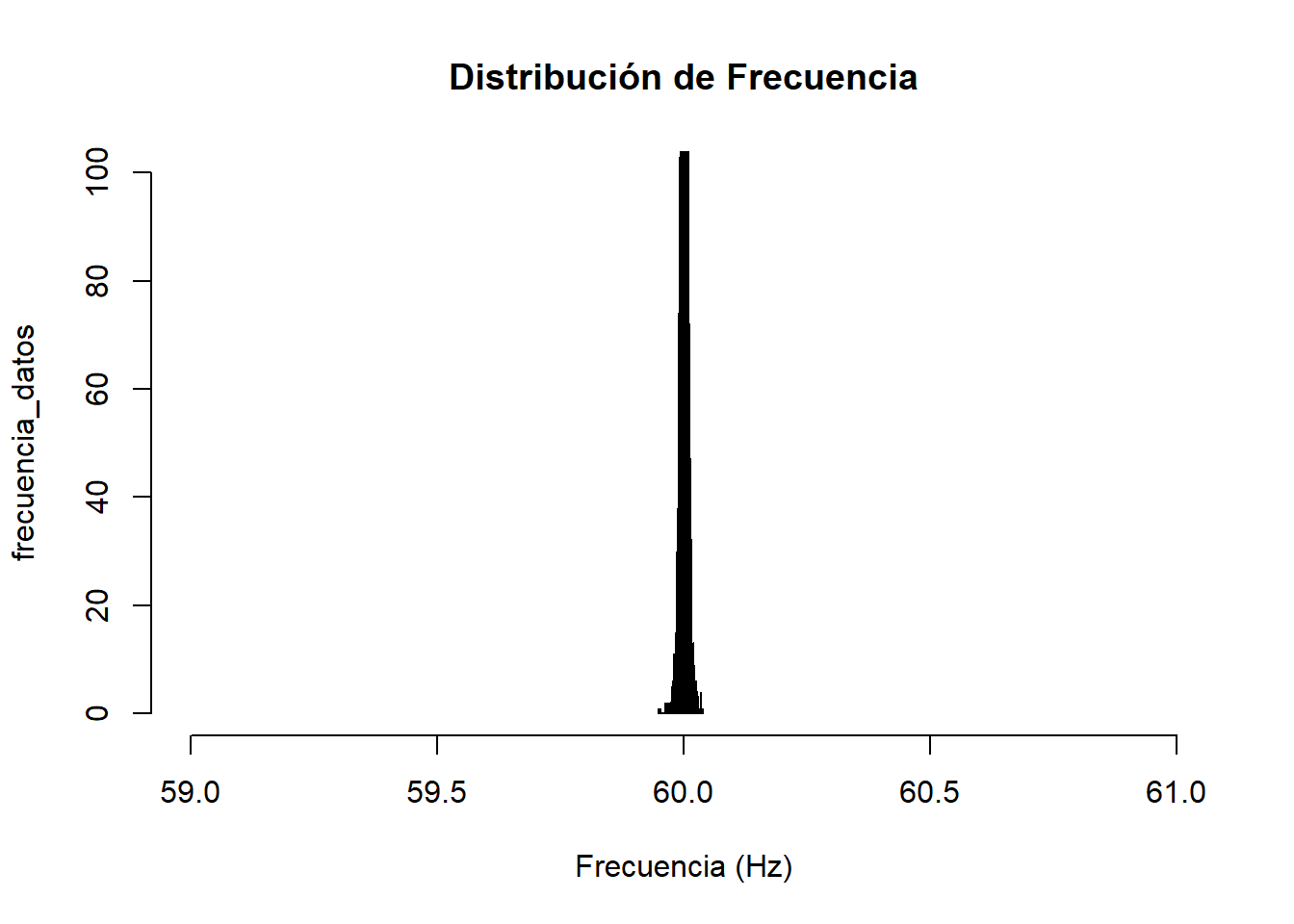

Gráfico Estadístico Frecuencia

Sección: Flickers

Flicker Pst

Flicker Plt

Estadísticas de Flickers Pst y Plt (prom.)

Estadistica Descriptiva de Flickers

	Pst L1	Pst L2	Pst L3	Plt L1	Plt L2	Plt L3
	Min. :0.0610	Min. :0.0570	Min. :0.0570	Min. :0.0940	Min. :0.1040	Min. :0.0980
	1st Qu.:0.1940	1st Qu.:0.1708	1st Qu.:0.1650	1st Qu.:0.2060	1st Qu.:0.1830	1st Qu.:0.1770
	Median :0.2230	Median :0.1940	Median :0.1890	Median :0.2270	Median :0.1980	Median :0.1930
	Mean :0.2215	Mean :0.2732	Mean :0.1895	Mean :0.2388	Mean :0.2957	Mean :0.2086
	3rd Qu.:0.2440	3rd Qu.:0.2140	3rd Qu.:0.2080	3rd Qu.:0.2440	3rd Qu.:0.2120	3rd Qu.:0.2070
	Max. :4.9080	Max. :8.3830	Max. :6.1770	Max. :2.1450	Max. :3.6000	Max. :2.6990
	NA	NA	NA	NAs :16	NAs :16	NAs :16

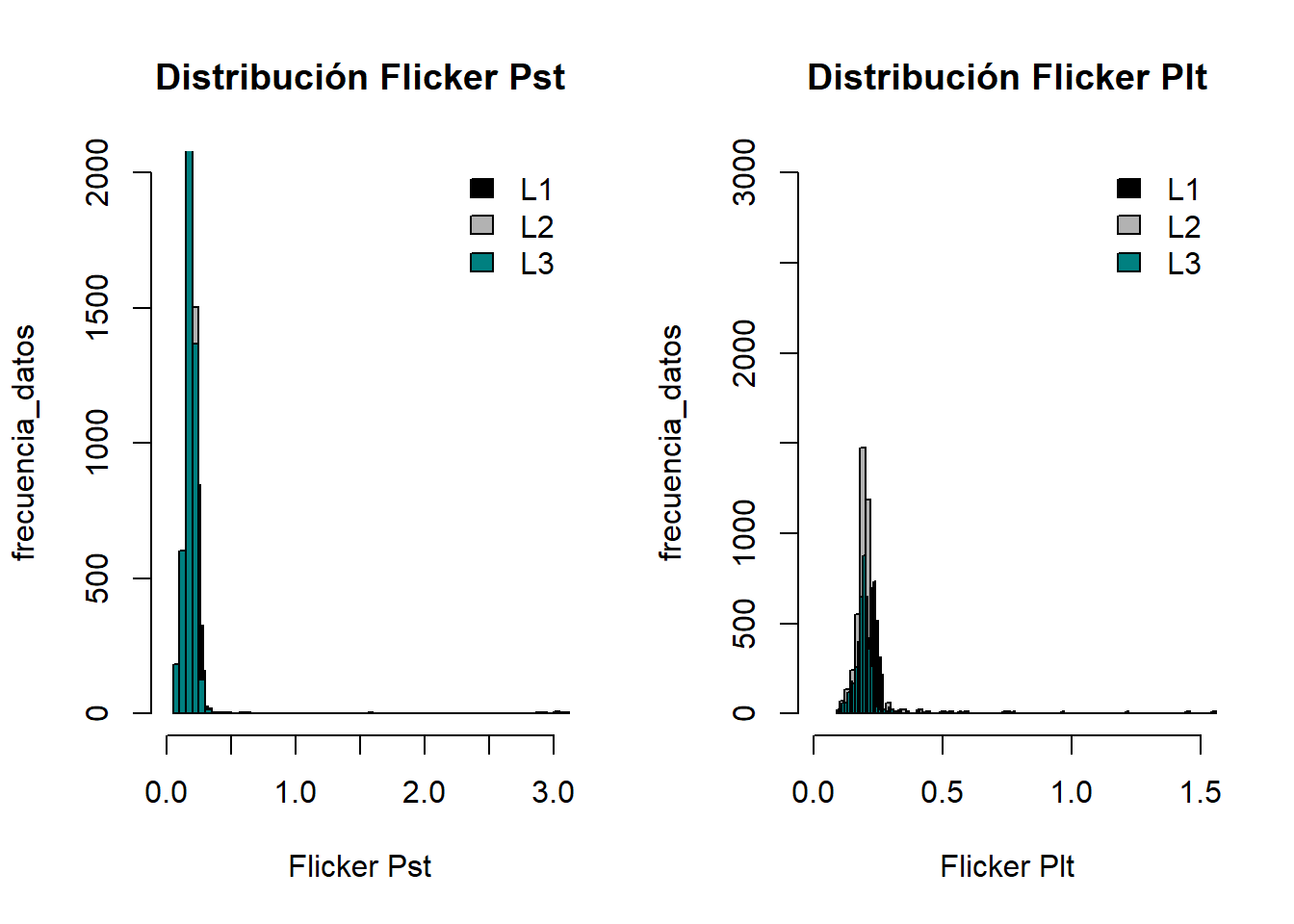

Gráfico Estadístico Flickers

Sección: Armónicas en Voltaje

THDv

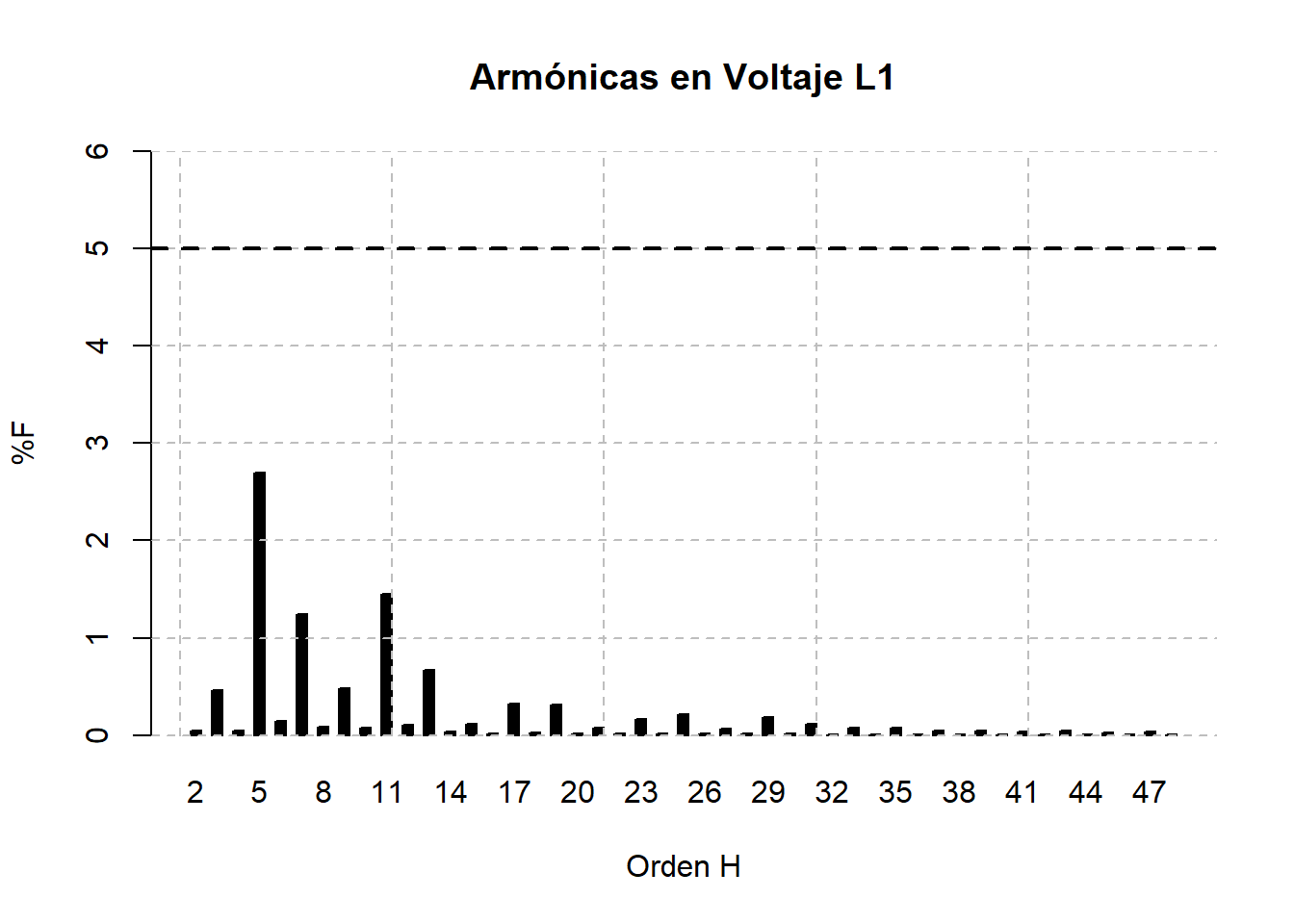

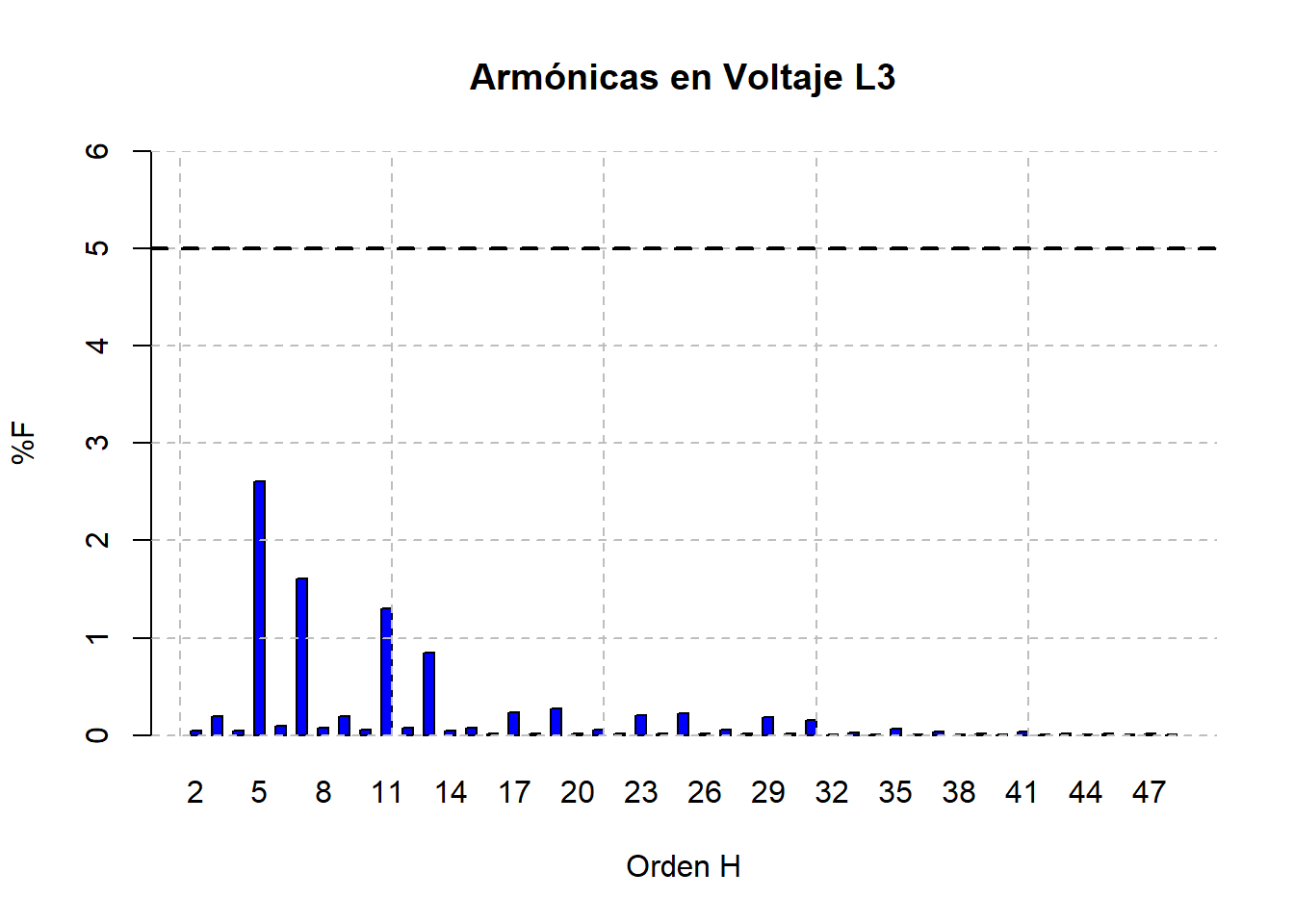

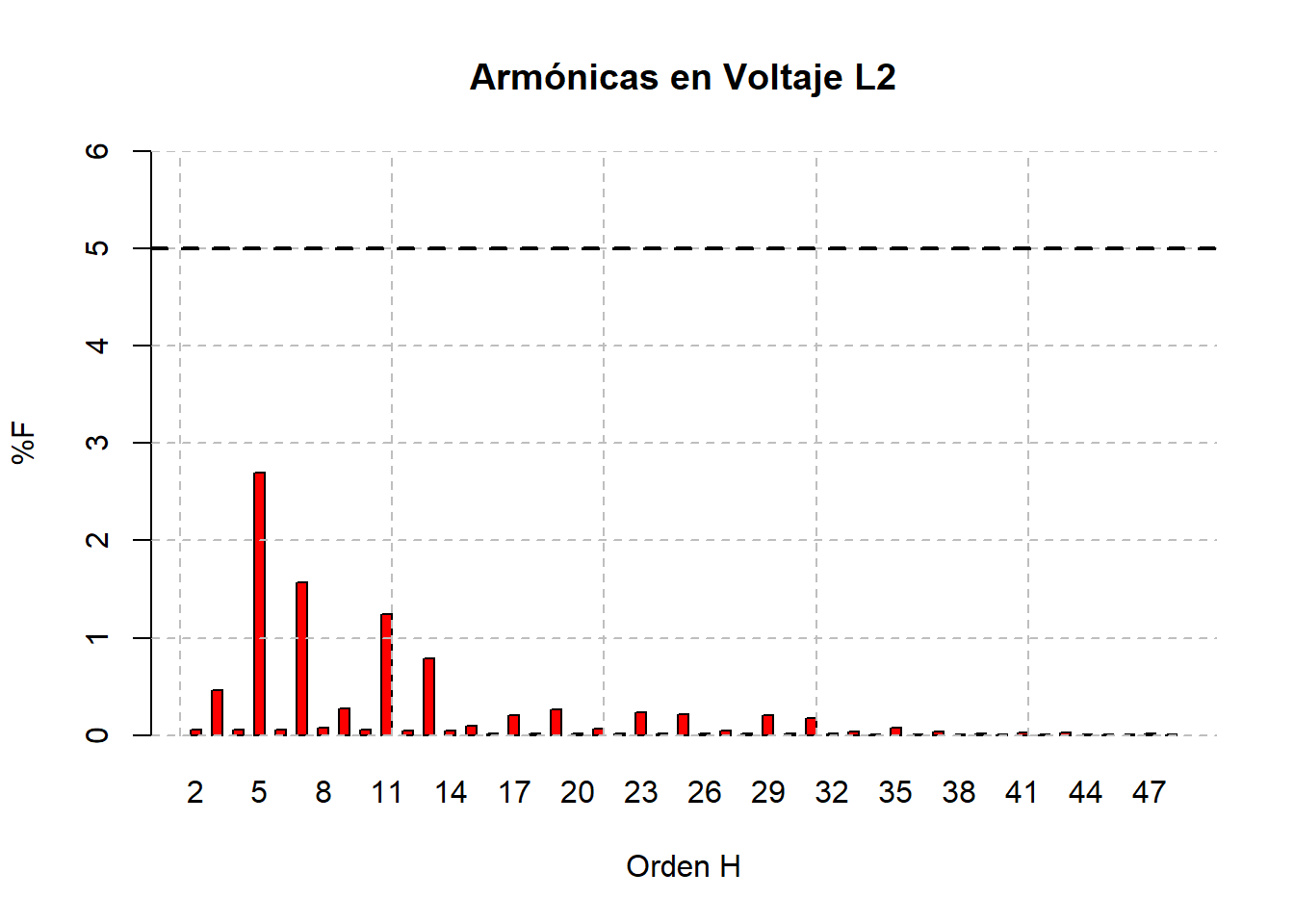

Armónicas Individuales V

Estadísticas de THDv (prom.)

Estadistica Descriptiva de THDV

	THDv L1	THDv L2	THDv L3
	Min. :1.4	Min. : 1.2	Min. :1.2
	1st Qu.:2.5	1st Qu.: 2.5	1st Qu.:2.5
	Median :2.8	Median : 2.8	Median :2.8
	Mean :2.7	Mean : 3.9	Mean :2.7
	3rd Qu.:2.9	3rd Qu.: 3.0	3rd Qu.:2.9
	Max. :3.5	Max. :68.2	Max. :4.9

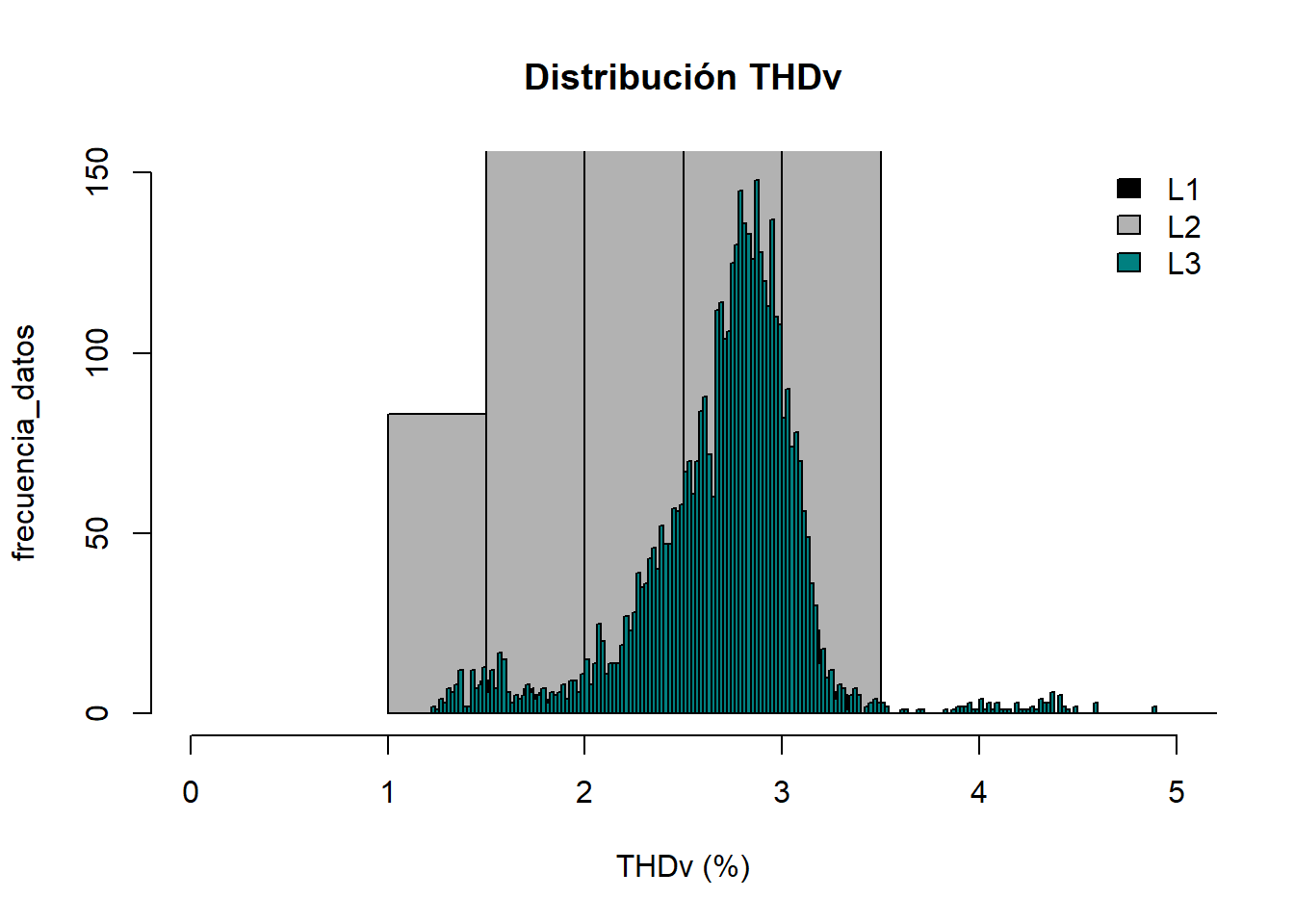

Gráfico Estadístico THDv

Sección: Armónicas en Corriente

THDi

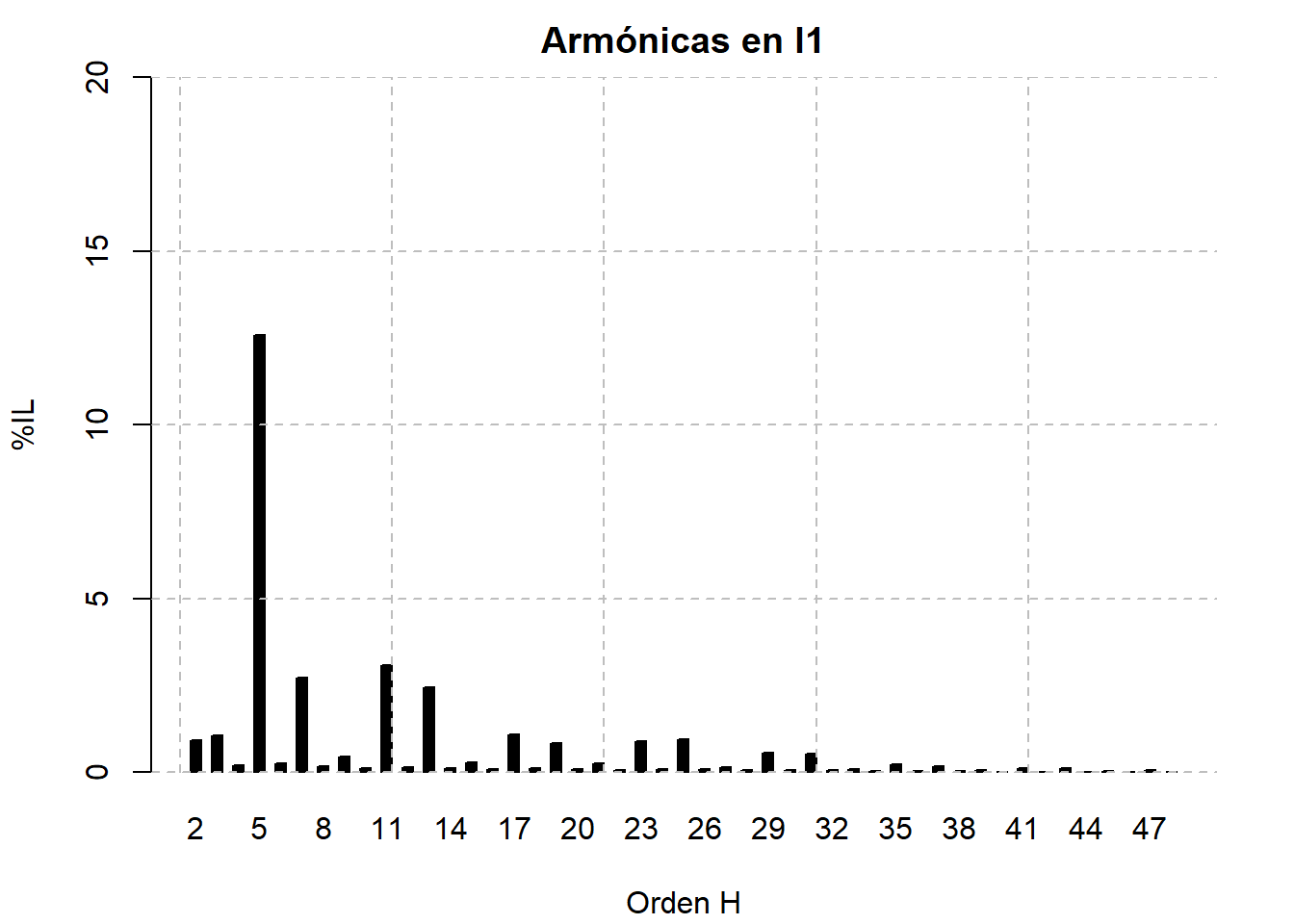

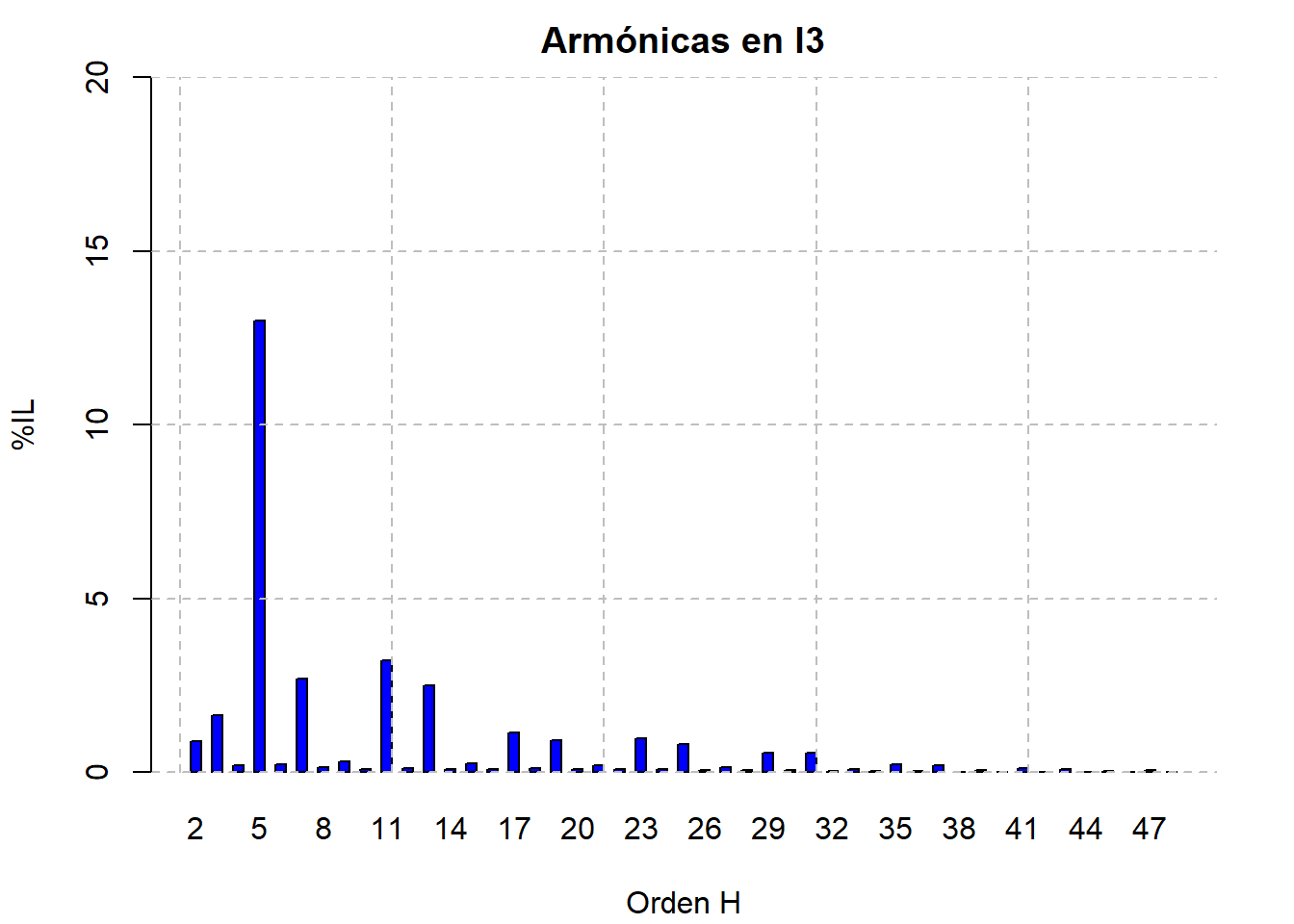

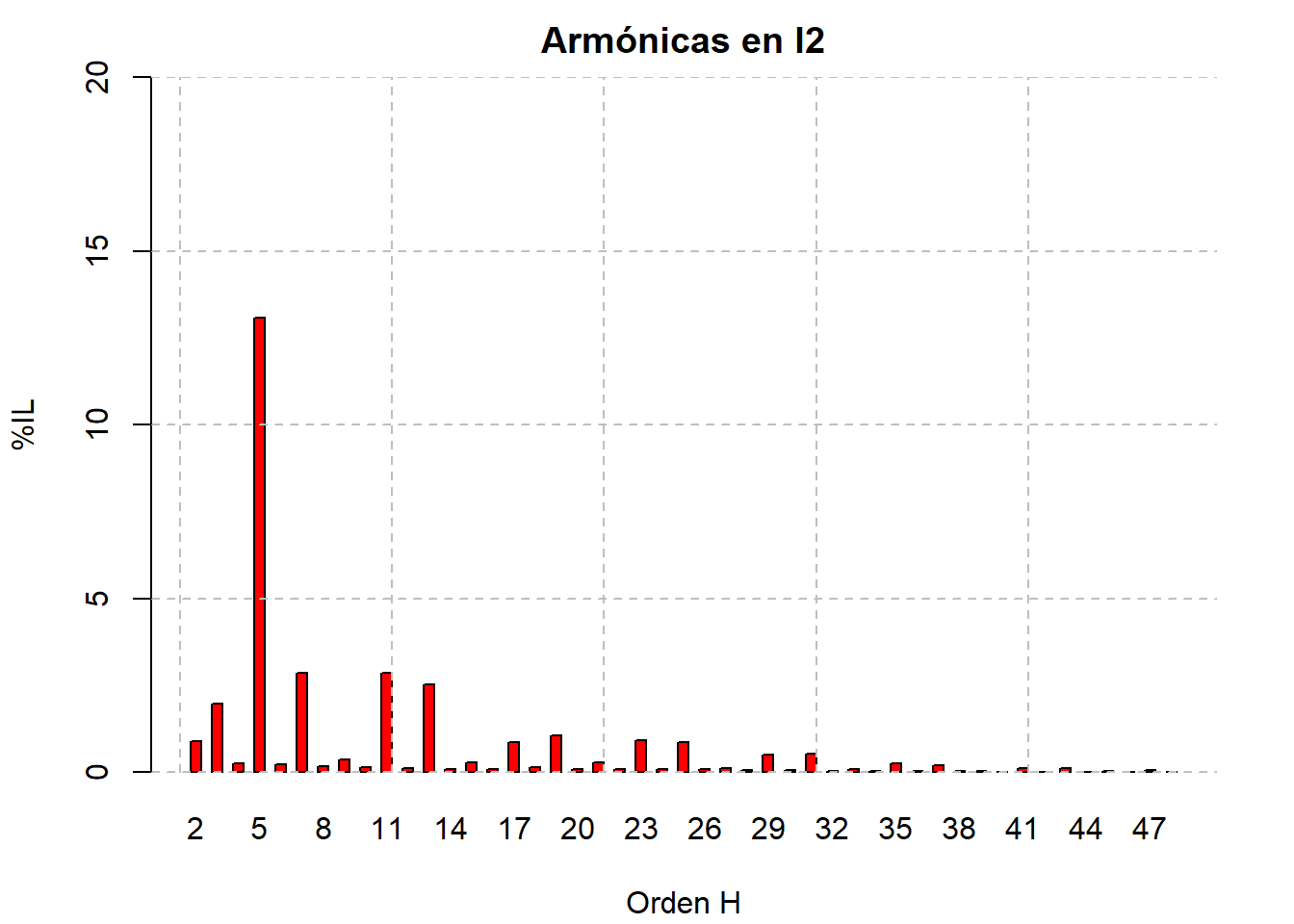

Armónicas Indidividuales I

Estadísticas de THDi (prom.)

Estadistica Descriptiva de THDi

	THDi L1	THDi L2	THDi L3
	Min. : 5.0	Min. : 4.9	Min. : 5.5
	1st Qu.: 9.0	1st Qu.: 8.8	1st Qu.: 9.4
	Median : 9.7	Median : 9.6	Median :10.2
	Mean :10.8	Mean : 11.4	Mean :11.5
	3rd Qu.:11.0	3rd Qu.: 11.1	3rd Qu.:11.6
	Max. :45.2	Max. :104.8	Max. :50.7

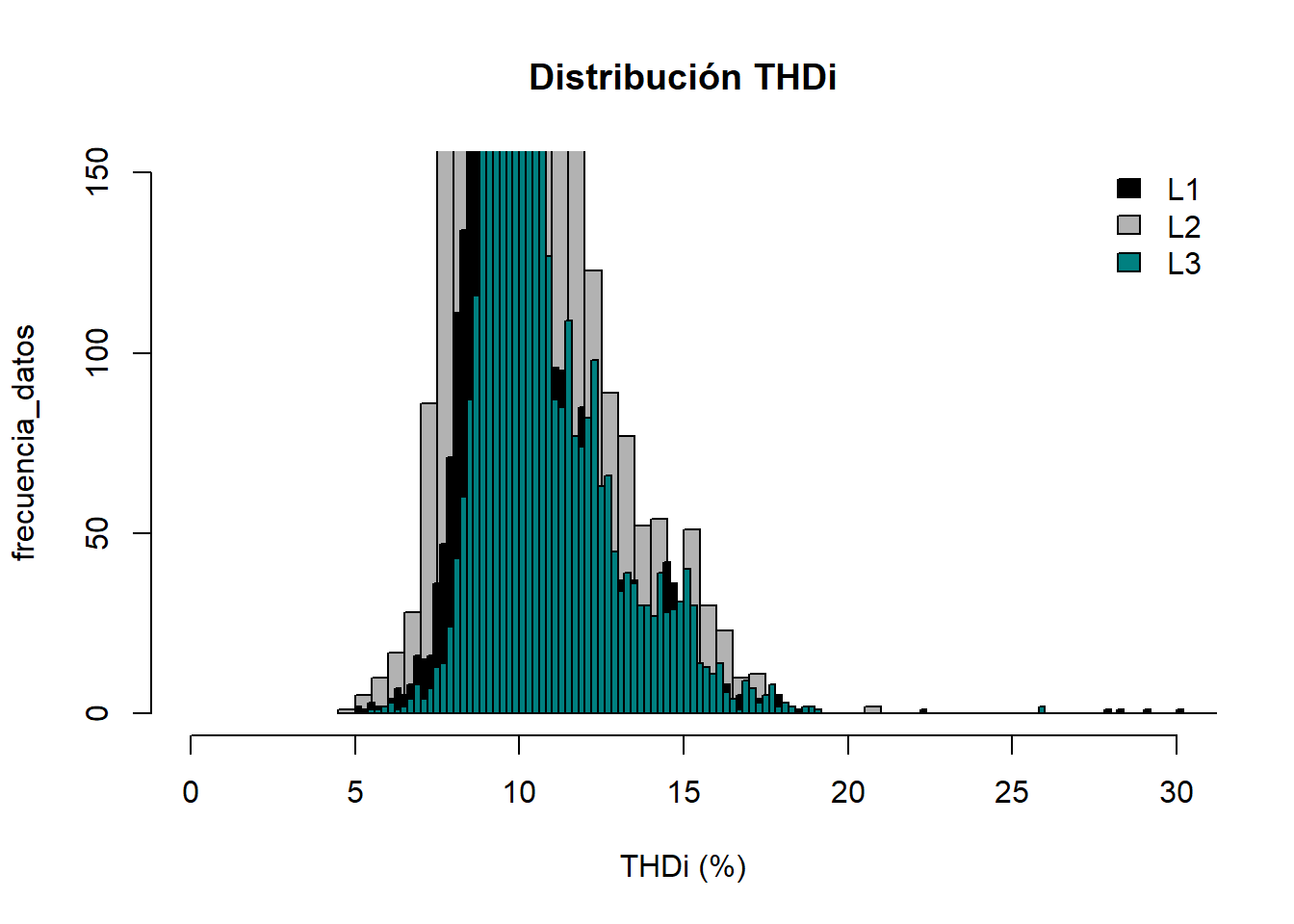

Gráfico Estadístico THDi

Sección: Factor K

Estadísticas de Factor K

Estadistica Descriptiva de Factor K

	KF Ia	KF Ib	KF Ic
	Min. :1.15	Min. : 1.15	Min. :1.15
	1st Qu.:1.36	1st Qu.: 1.34	1st Qu.:1.39
	Median :1.41	Median : 1.39	Median :1.44
	Mean :1.49	Mean : 1.56	Mean :1.55
	3rd Qu.:1.49	3rd Qu.: 1.49	3rd Qu.:1.54
	Max. :3.74	Max. :14.08	Max. :4.66

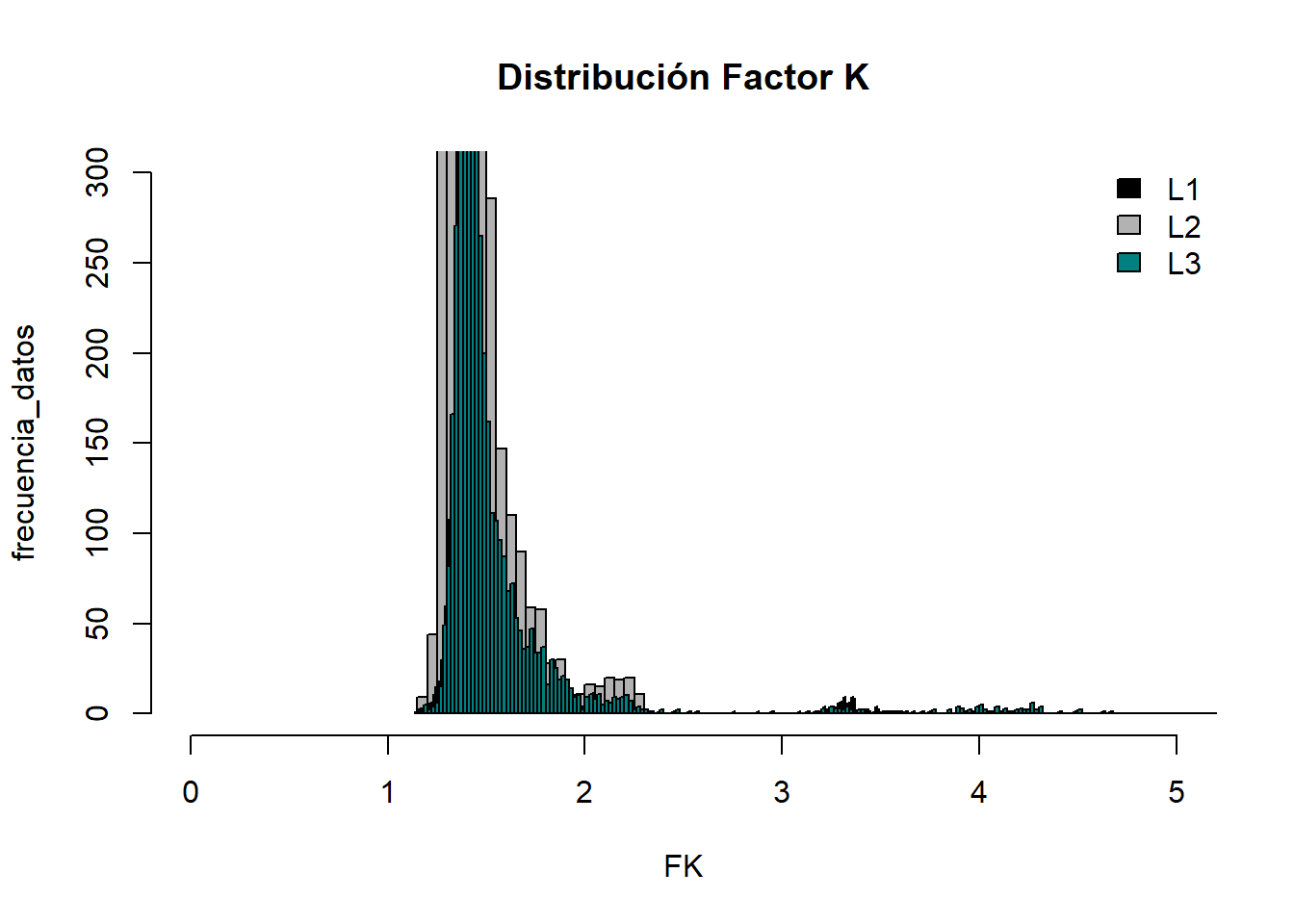

Gráfico Estadístico Factor K
